球磨机+分级机系列

球磨机+分级机系列

粒度范围粒度范围

根据物料及应用行业的不同,产能和粒度范围也会有所不同。
请联系我们的工程师,为您量身定制更适合您的设备。

独特、完善的粉磨机理,与传统球磨机完全不同的进出料方式,大幅度改变磨机长径比,引入风量可调的定向反吹风,独特的内分级处理系统。
工作原理

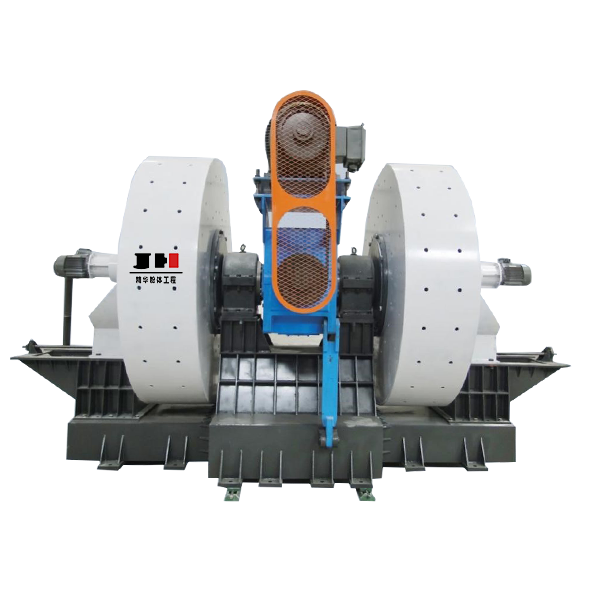

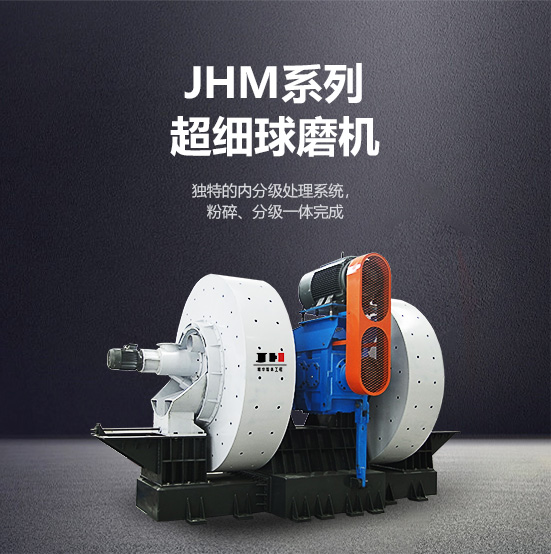

jhm系列精华磨

JHM系列精华磨
  该机型是流化床气流粉碎技术与自分流分级技术组成的物料干法超细粉碎设备。粉碎过程无温升,磨损小.尤其适应于热敏性、熔点低、高纯度物料的超纯超细粉碎。对易燃、易爆物料可用惰性气体作工质实现闭路循环粉碎。

JHM系列精华磨工作原理:

  精华磨独特、完善的粉磨机理,与传统球磨机完全不同的进出料方式,在较短的筒体长度(0.5米)和较大的筒体直径(2.6米)内,充分利用筒体两端面与磨介的摩擦作用,改变筒体内磨介间的相对运动速度,提高介质运动的混乱度。从而提高磨介与物料间的碰撞、挤压、剪切、研磨作用,提高粉磨效率。


设备优势
  • 01改变传统球磨机工艺流程,采用内分级形式,集粉磨、分级于一体,结构紧凑合理。
  • 02优化的长径比,避免重复研磨,减少过粉碎,粉磨效率提高15%。
  • 03更易获得分布相对窄的粉体粒径
  • 04风量可调的定向反吹风,淘洗更加彻底,分级效率提高30%,降低磨腔温度,扩大该机应用范围
  • 05单机双挂式设计,可同时生产两种不同规格粉体,避免交叉污染。
工艺流程


JHM系列精华磨工艺流程图

粉碎物料多,不止这么多
  • 金属矿材料应用于超细水泥
  • 金属矿材料应用于氢氧化铝
  • 金属矿材料应用于铁硅铝碳化硼
  • 金属矿材料应用于磷铁矿
  • 金属矿材料应用于氧化锆
  • 金属矿材料应用于高岭土
  • 金属矿材料应用于硅铁复合材料、电解二氧化锰
技术参数

型号参数

入料细度(mm)

产量(t/h)

设备重量(T)

设备尺寸(m)

产品细度(d97=um)

JHMA1.83x0.5

≥2

0.2-0.5

7.5

4.85x2.7x2.2

2-150

JHMA2.2x0.5

≥2

0.3-0.8

10.48

4.85x2.98x2.42

2-150

JHMA2.2x0.5

≥2

0.8-1.5

18.8

9.2x2.98x2.42

2-150

JHMA3.0x0.5

≥2

1-3

34.2

10.5x3.38x3.2

2-150

JHMA3.5x0.5

≥2

2-6

47

10.5x3.63x3.72

2-150

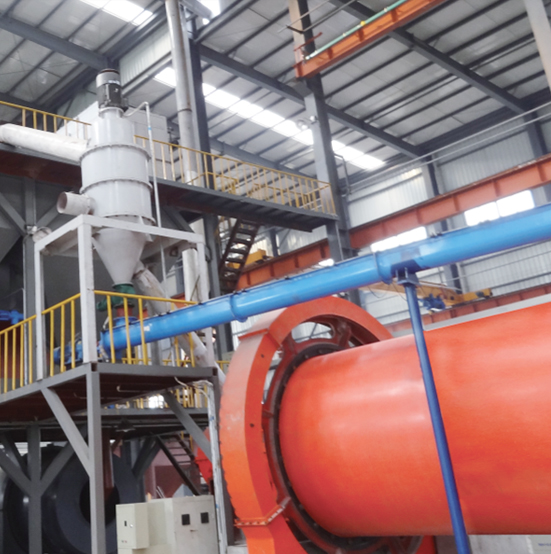

球磨机+分级机工作原理

  球磨机采用陶瓷衬板和研磨介质,分级机系统内部采用陶瓷抗磨损保护,保证产品的纯度和白度。对石英和长石的干法加工,采用国际标准配置的球磨机+分级机系统,具有节能、高效、产量大分级精度高等特点。

球磨机
  采用特殊设计和优化了球磨机长径比。采用科学配比的研磨介质,达到理想的研磨细度。衬板和研磨介质采用氧化铝或者石英防护。主轴承采用滚动轴承,干油润滑,没有稀油润滑站,减少了运行费用。

分级机
  采用不同类型的分级机和分级技术,通过对分级机的调节,使产品和粒度分布满足客户要求。使用单台分机或多台分级机的不同组合,可同时生产不同细度的产品,多转子分级机的分级效率可达~U90%。叶轮采用耐磨材质或者全陶瓷防护。

粉碎物料多,不止这么多
  • 非金属矿材料应用于石英
  • 非金属矿材料应用于长石
  • 非金属矿材料应用于锆英砂
  • 非金属矿材料应用于α氧化铝
  • 非金属矿材料应用于陶瓷材料
技术参数
无标题文档


球磨机

型号

Φ1.5x5.7

Φ1.83x7.0

Φ2.2x7.5

Φ2.4x7.5

Φ2.6x9.0

Φ3.0x9.0

功率

150

245

380

570

630

1000

分级机

型号

AF200-4

AF315-4

AF400-4

AF400-6

AF500-6

AF500-6

功率

7.5x4

18.5 x4

22 x4

22 x6

30 x6

30 x6

功率

18.5

37

55

75

90

105

产能

5um

--

0.9

1.2

1.8

2.8

3.8

10um

1.1

2.0

3.0

4.2


6.0



10.0

15um

1.3

2.7

4.0

5.2

8.0

11.0

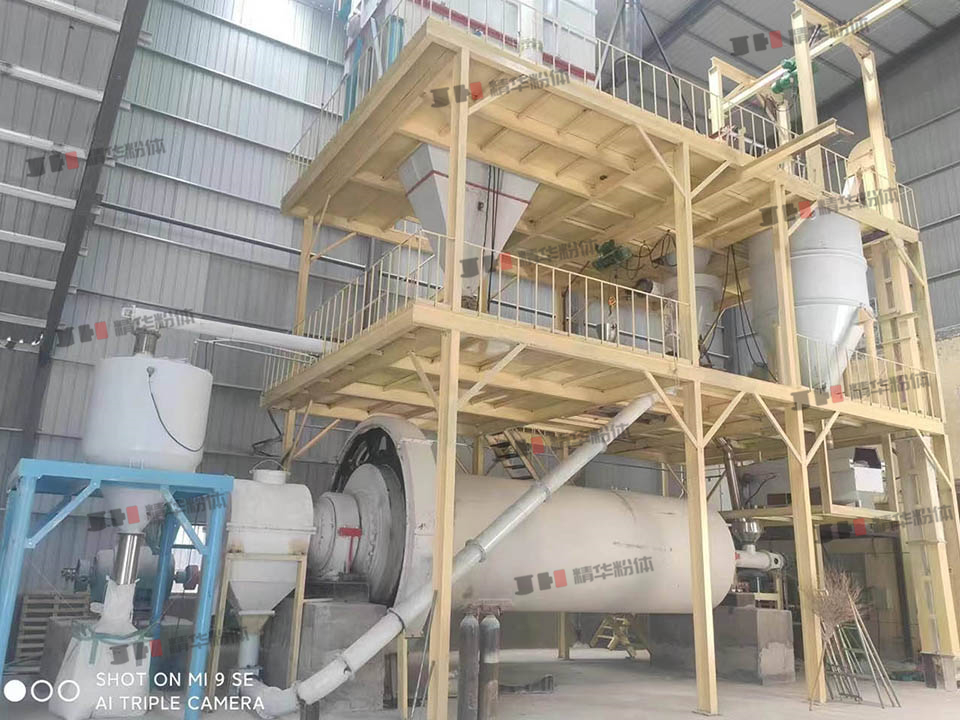

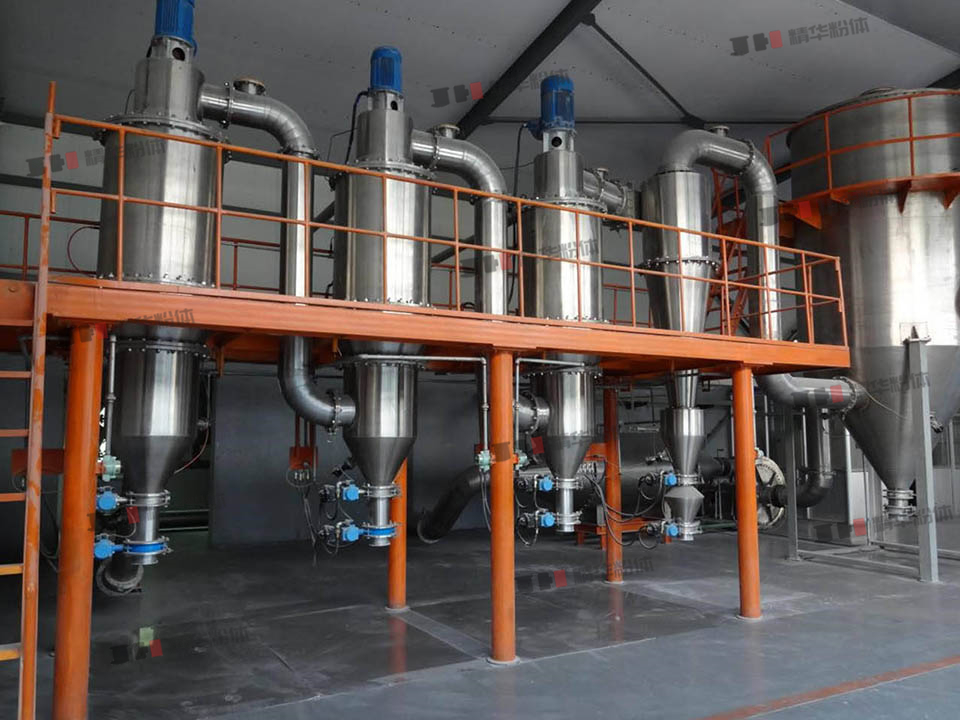

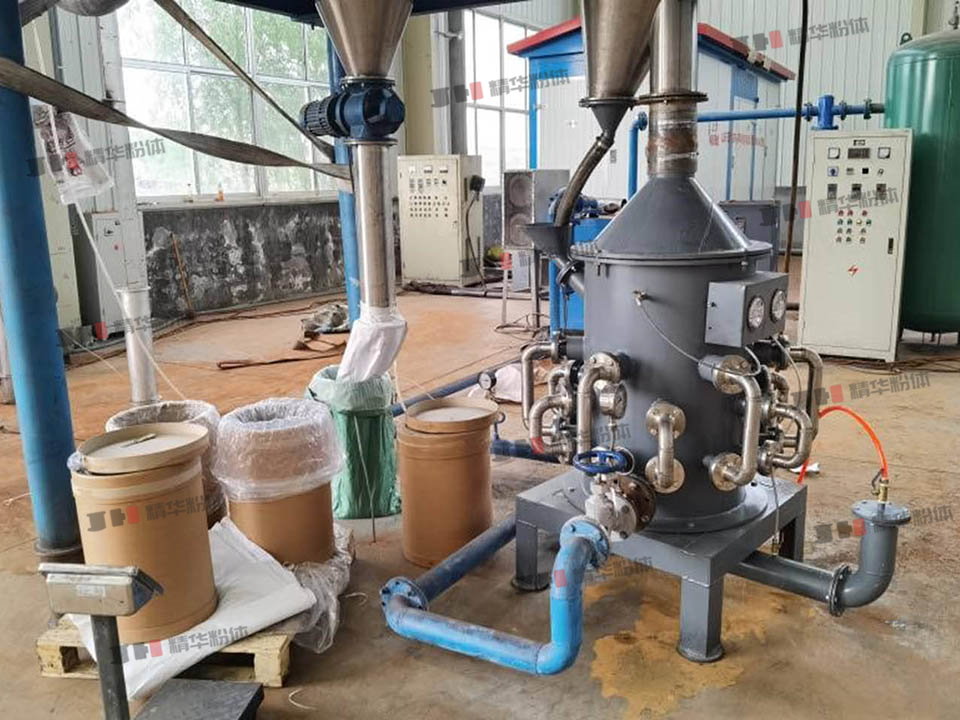

客户现场
